Comment calculer les plafonds cathédrale et les toitures en pente

Lors de l'estimation de toitures ou de plafonds en pente (comme les plafonds cathédrale), l'application du bon facteur de pente est essentielle pour obtenir des surfaces réelles et des longueurs de matériaux précises plutôt que de simples projections en plan.

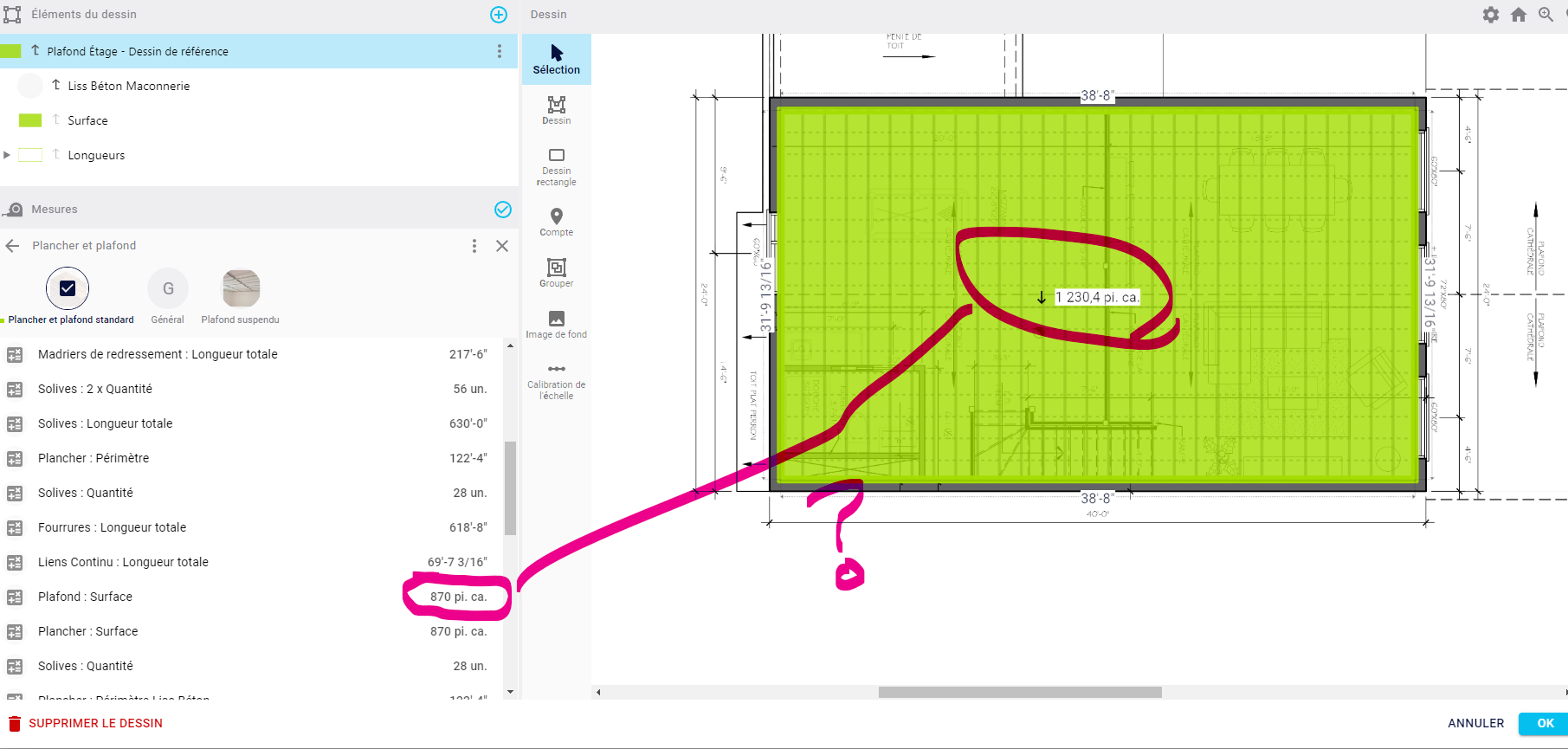

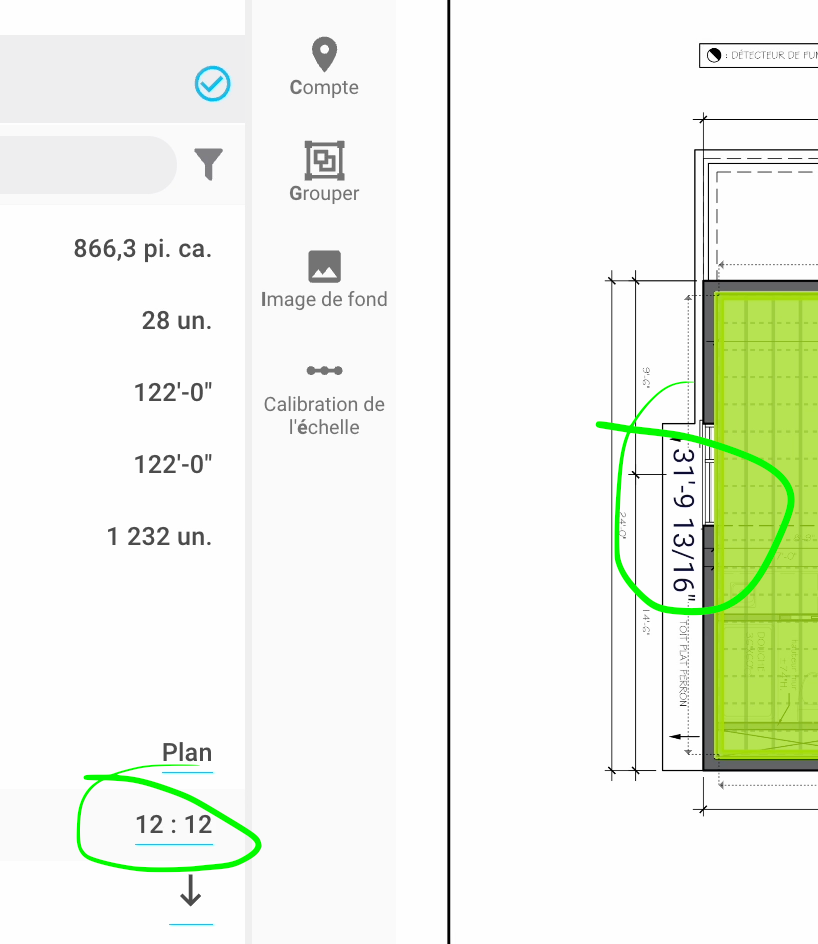

1. Plafonds cathédrale

Pour calculer avec précision les matériaux d'un plafond en pente :

• Glissez l'assemblage de plafond régulier dans votre projet.
• Cochez les mesures liées au Plafond cathédrale et remplacez les mesures régulières par ces nouvelles mesures.
• Les calculs (ex. pour l'espacement des fourrures de plafond) tiendront désormais compte de la pente.
• Alternative manuelle : Vous pouvez aussi appliquer un pourcentage d'ajustement géométrique. Par exemple, pour une pente de 6:12, l'hypoténuse est de 13.42. En divisant 13.42 par 12, on obtient un multiplicateur d'environ 1,12 à appliquer sur la surface ou les longueurs concernées.

2. Surfaces de toiture

• Direction de la pente : Pour le calcul global des surfaces, la direction de la pente n'a aucune importance (contrairement aux lignes).
• Pentes identiques : Si tous les versants de votre toiture (ex. toit à 4 versants) possèdent la même pente, vous pouvez les dessiner en une seule et même surface.
• Pentes différentes : Si la toiture comporte des pentes variées, vous devez dessiner des surfaces séparées et dupliquer les lieux pour y appliquer les pentes respectives.

3. Lignes de toiture (Pignons, noues et arêtes)

Contrairement aux surfaces, la direction de la pente a un impact direct sur le calcul des lignes :

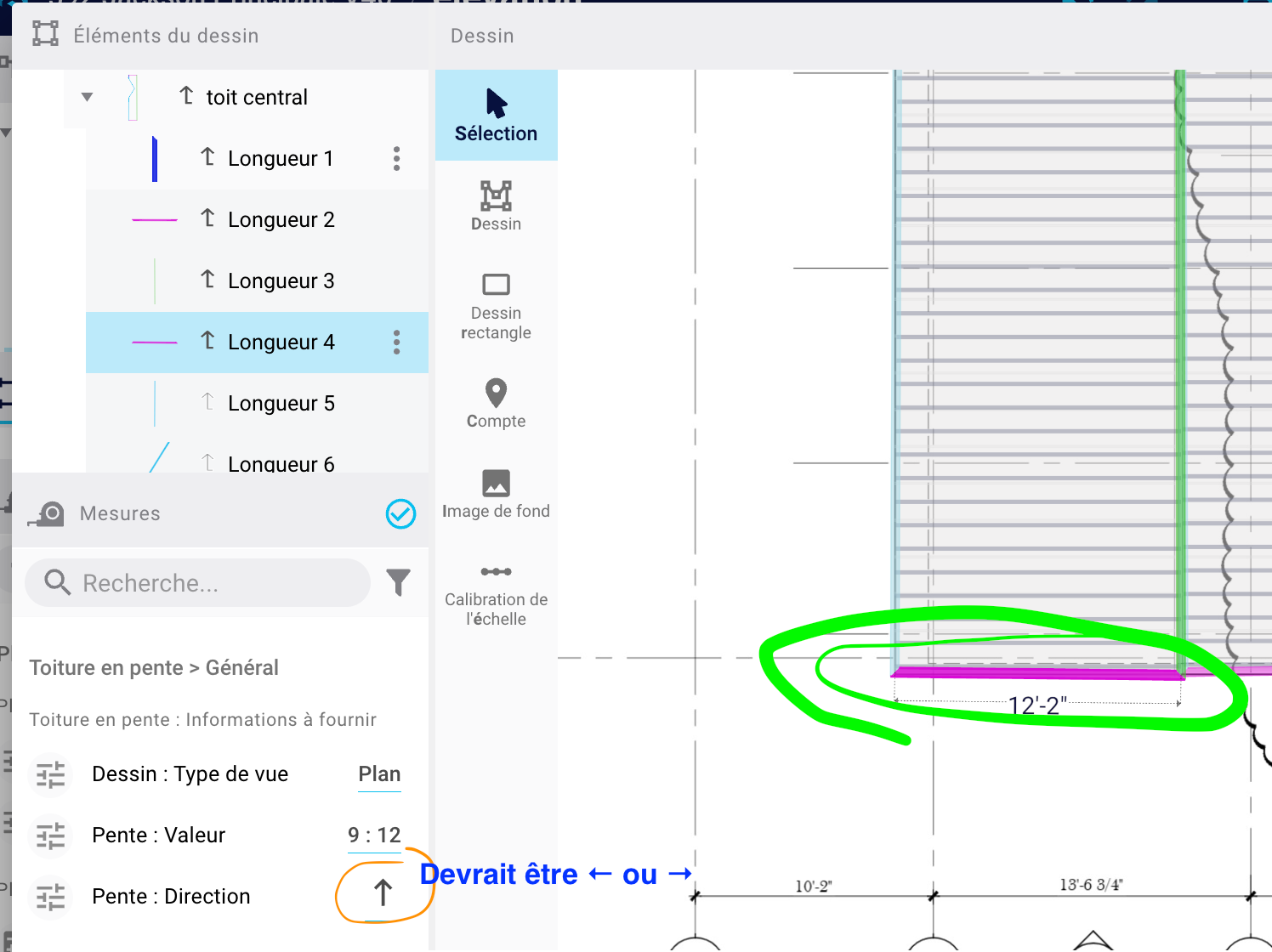

• Pignons : Vous pouvez utiliser la direction de pente Suivre les lignes. La pente que vous connaissez s'applique directement dans le sens de la ligne du pignon.

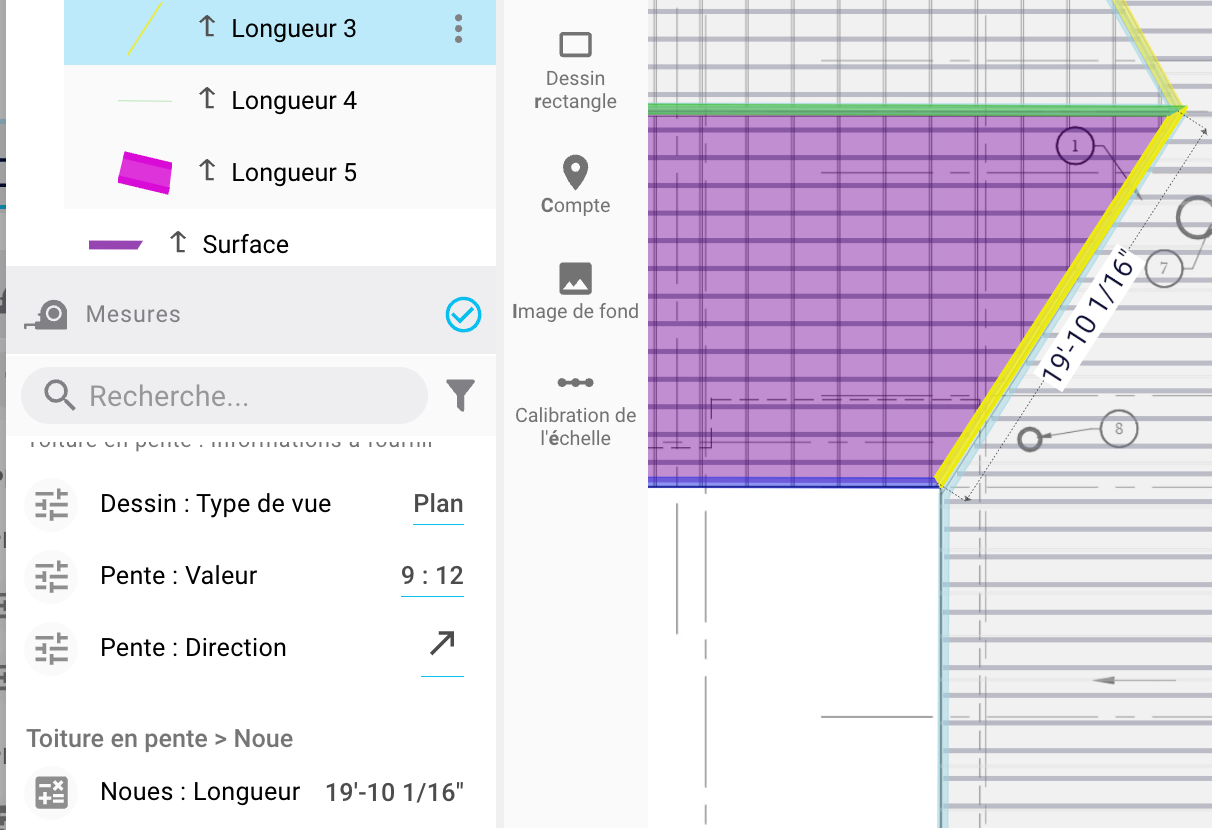

• Noues et arêtes : La pente diagonale de ces jonctions n'étant généralement pas indiquée directement sur les plans, il est recommandé d'utiliser la pente d'un des pans (surfaces) adjacents qui touche la ligne pour obtenir le calcul.

4. Affichage des mesures dans le dessin

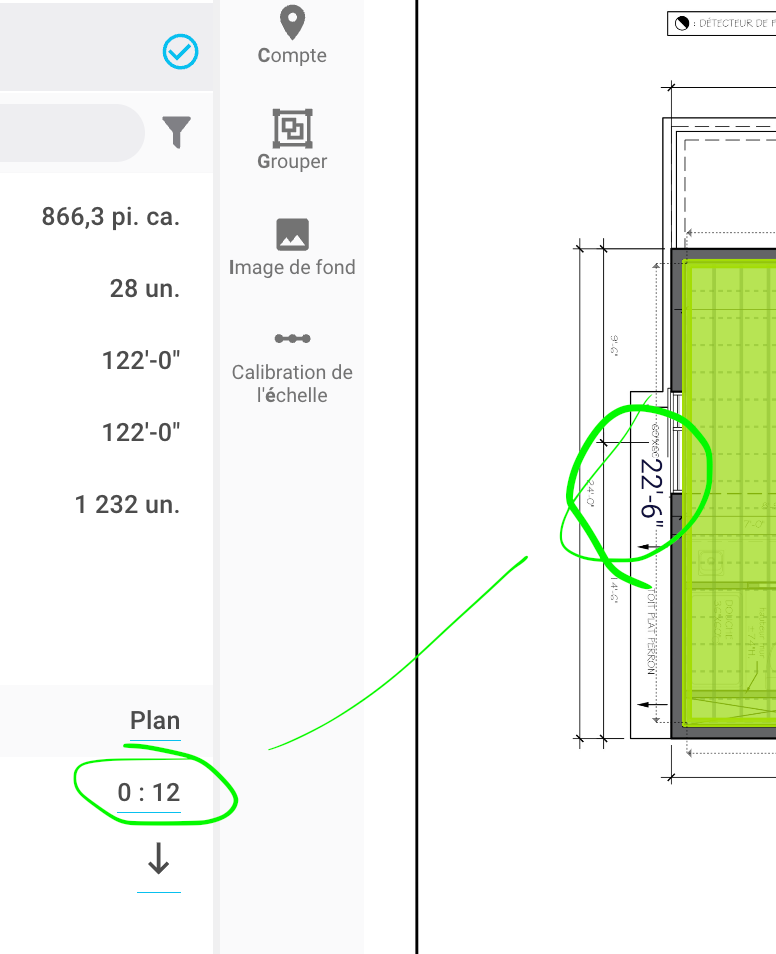

Dès qu'une pente est appliquée à un élément dessiné en vue en plan, la mesure affichée à l'écran devient la mesure réelle tenant compte de la pente. Le système tentera tout de même de s'accrocher à des mesures rondes en plan lors du dessin (par exemple, une ligne tracée à 25 pieds en plan affichera 27'-6 1/4" une fois la pente calculée de manière réelle).
